Resumen

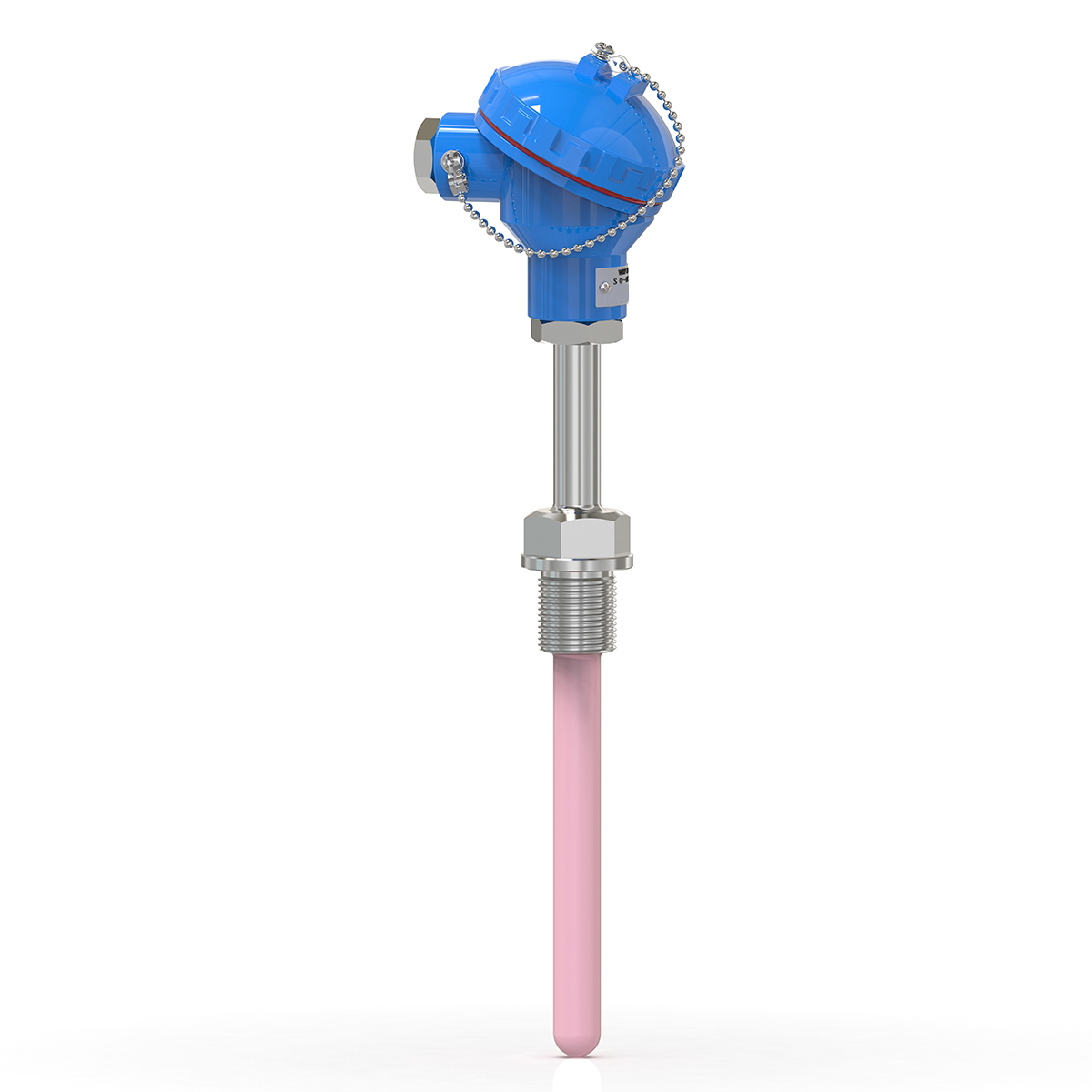

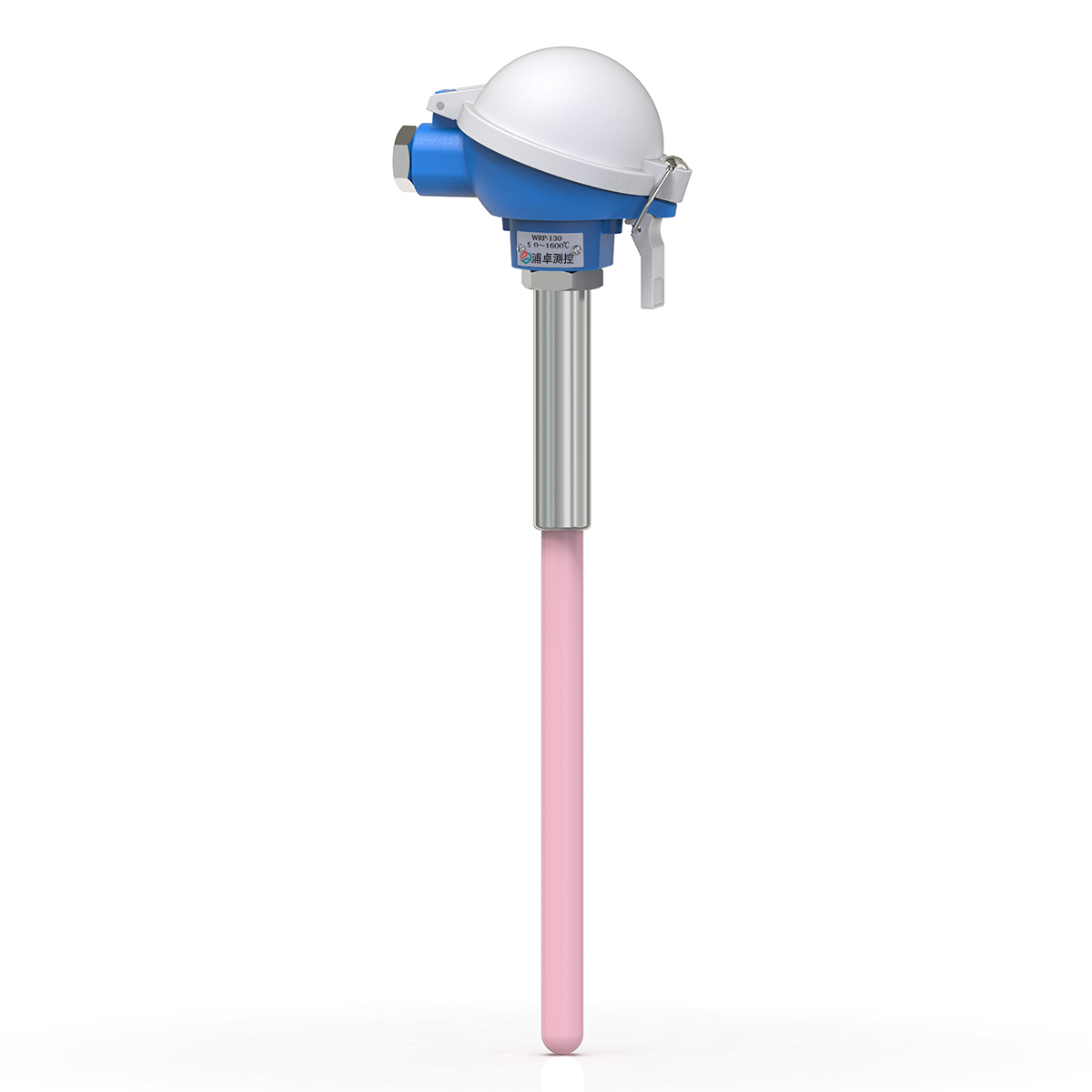

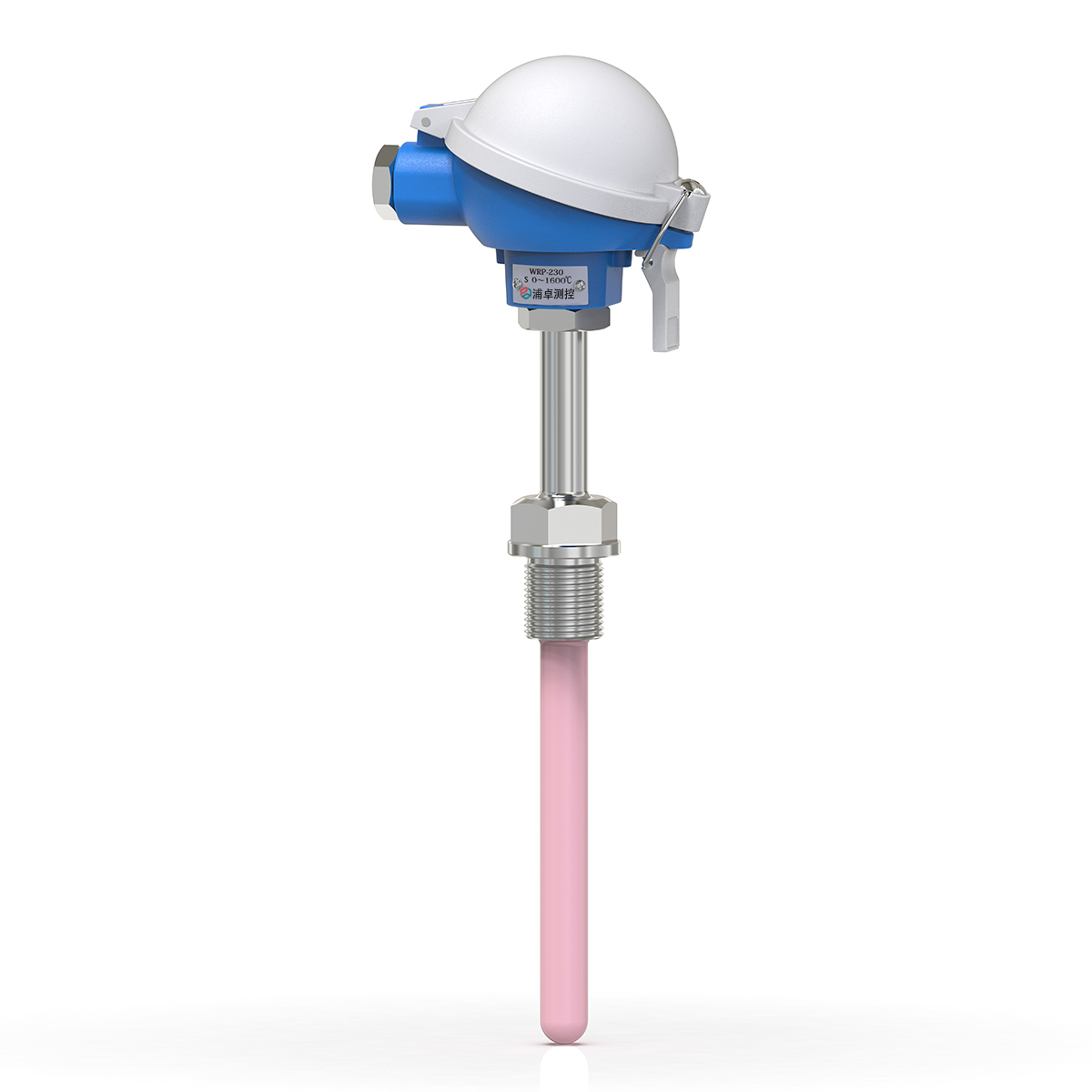

El termopar de platino-rodio industrial de la serie WR, también denominado termopar de metal precioso, está compuesto por dos conductores de diferentes componentes cuyos extremos se conectan para formar un circuito. Cuando las temperaturas de los dos puntos de conexión son distintas, se genera una corriente térmica en el circuito. Si existe una diferencia de temperatura entre el extremo de trabajo y el extremo de referencia del termopar de platino-rodio, el instrumento de visualización indicará el valor de temperatura correspondiente a la fuerza electromotriz térmica generada por el termopar. La fuerza electromotriz térmica del termopar de platino-rodio aumenta con la elevación de la temperatura del extremo de medición, y su magnitud solo depende del material del termopar y las temperaturas de ambos extremos, sin relación con la longitud ni el diámetro del electrodo térmico. Las formas externas de los diversos termopares de platino-rodio suelen variar considerablemente según las necesidades, pero su estructura básica es aproximadamente la misma, que generalmente consta de componentes principales como el electrodo térmico, el tubo protector con funda aislante y la caja de conexiones. Como sensor de medición de temperatura, el termopar de platino-rodio se utiliza habitualmente junto con transmisores de temperatura, reguladores e instrumentos de visualización, formando un sistema de control de proceso, para medir o controlar directamente la temperatura de medios fluidos, vapor y gaseosos, así como de superficies sólidas en diversas operaciones de producción, en el rango de temperatura de 0-1800℃.

Aplicación

El termopar de platino-rodio es adecuado para situaciones de alta temperatura en diversas operaciones de producción, y se aplica ampliamente a la medición de temperatura en metalurgia de polvos, hornos de sinterización brillante, hornos de vacío, hornos de fundición, industria del vidrio, hornos de acería, industria cerámica y hornos de baño de sal industrial, entre otros.

Parámetros técnicos principales

Salida eléctrica: M20x1.5212, NPT1/2

Clase de precisión: I, II

Grado de protección: IP65

Diámetro del alambre del termopar: Φ0.5121

Presión nominal: Presión normal

Temperatura de medición y tolerancia
