Resumen

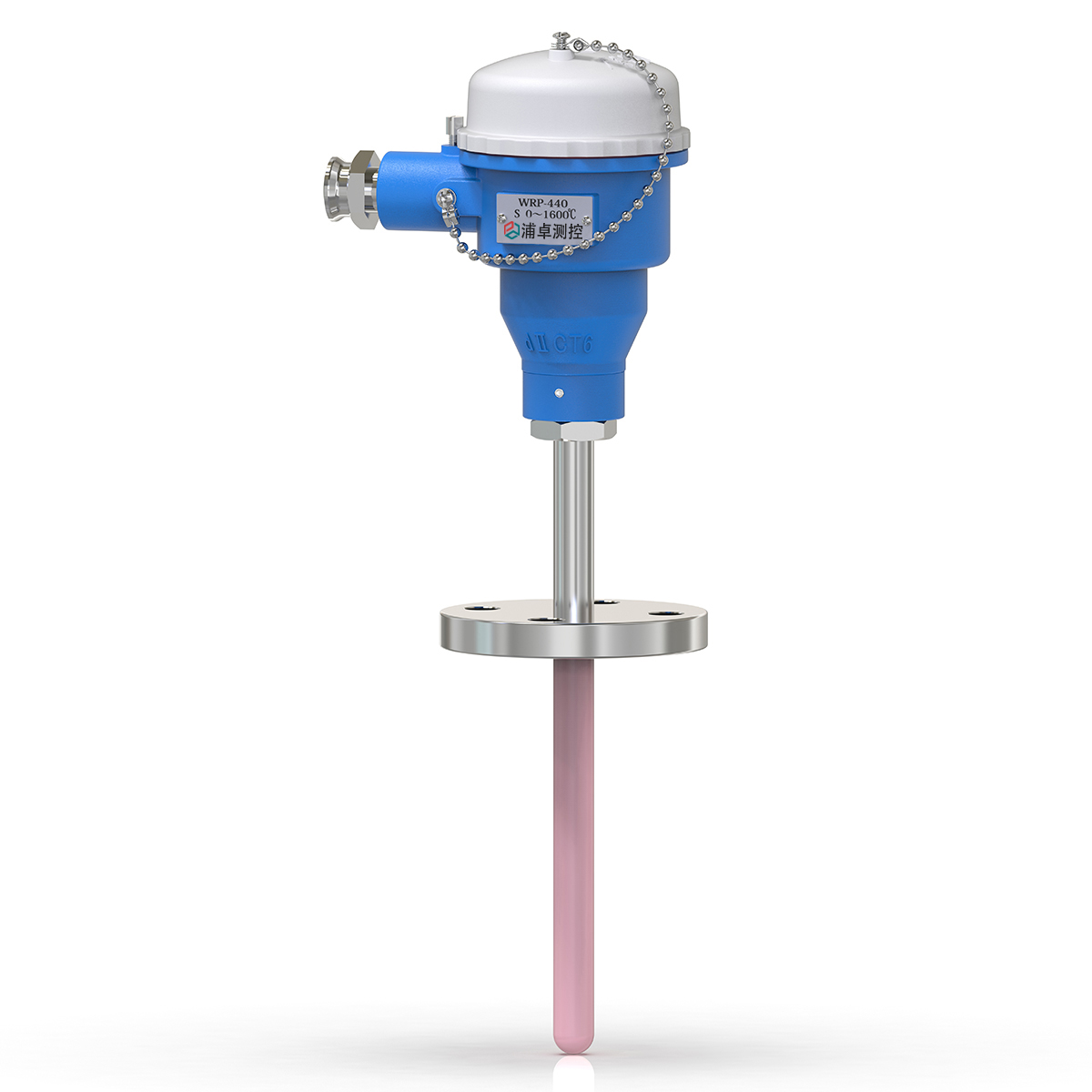

El termopar de platino - rodio industrial de la serie WR, también llamado termopar de metal precioso, se compone de dos conductores de diferentes componentes cuyos extremos se conectan para formar un circuito. Cuando las temperaturas de los dos puntos de conexión son diferentes, se generará una corriente térmica en el circuito. Si existe una diferencia de temperatura entre el extremo de trabajo y el extremo de referencia del termopar de platino - rodio, el instrumento de visualización indicará el valor de temperatura correspondiente a la fuerza electromotriz térmica generada por el termopar. La fuerza electromotriz térmica del termopar de platino - rodio aumentará con la elevación de la temperatura del extremo de medición. Su magnitud solo depende del material del termopar y las temperaturas de los dos extremos, sin relación con la longitud y el diámetro del electrodo térmico. Las formas externas de diversos termopares de platino - rodio suelen ser muy diferentes según las necesidades, pero su estructura básica es aproximadamente la misma, que generalmente consiste en componentes principales como electrodo térmico, tubo protector con funda aislante y caja de conexiones. Como sensor de medición de temperatura, el termopar de platino - rodio se utiliza generalmente junto con transmisores de temperatura, reguladores e instrumentos de visualización para formar un sistema de control de proceso, que se utiliza para medir o controlar directamente la temperatura de medios fluidos, vapor y gaseosos, así como superficies sólidas en diversas condiciones de producción en el rango de 0 - 1800℃.

Aplicación

El termopar de platino - rodio es adecuado para 场合 de alta temperatura en diversas condiciones de producción, y se aplica ampliamente a la medición de temperatura en metalurgia de polvos, hornos de sinterización brillante, hornos de vacío, hornos de fundición, vidrio, hornos de acería, cerámica y hornos de baño de sal industrial, etc.

Parámetros técnicos principales

Salida eléctrica: M20x1.5212, NPT1/2

Clase de precisión: I, II

Grado de protección: IP65

Diámetro del alambre del termopar: Φ0.5121

Presión nominal: Presión normal

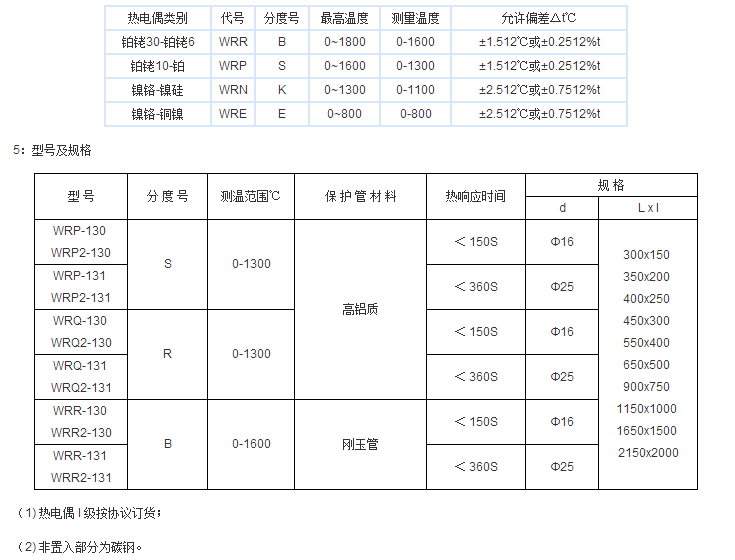

Temperatura de medición y tolerancia
